電纜變頻串聯諧振裝置
TCXZ-2電纜變頻串聯諧振裝置產品概述：
電纜變頻串聯諧振裝置采用最新嵌入式微電子技術和數字信號處理技術，開發和推出變頻串聯諧振裝置，變頻串聯諧振裝置采用人性化設計理念，變頻串聯諧振裝置具有功能強大、性能優良、簡單易用、安全方便等優點。
電纜變頻串聯諧振裝置適用于大容量高電壓電容性試品的交流耐壓試驗，包括6、10、35、110、220、500kv交聯聚乙烯電纜交流耐壓試驗1；66、110、220、500kv GIS及其它開關的交流耐壓試驗；大型發電機組和電力變壓器工頻耐壓試驗；電力變壓器感應耐壓試驗等。
TCXZ-2電纜變頻串聯諧振裝置安全操作準則：
1、電纜變頻串聯諧振裝置在做試驗前，應先檢查儀器是否完好無損，各連接導線是否完好，確保電源輸出，信號采樣線纜穩妥連接，導通無阻。
2、電纜變頻串聯諧振裝置試驗前要確保接線準確無誤，尤其是地線回路，一定要安全接地。
3、電纜變頻串聯諧振裝置試驗時，對試驗現場要劃安全區域，并置專人看守，杜絕閑雜人等靠近。
4、電纜變頻串聯諧振裝置不允許正在試驗時突然切斷系統電源，每次試驗時要退出正在試驗狀態，才可以切斷電源。
5、電纜變頻串聯諧振裝置主機發生故障后，不要自行拆開機箱維修，否則后果自負。
6、電纜變頻串聯諧振裝置不要在高溫、高濕、易燃、易爆和強磁場環境中存放、使用儀器。
7、電纜變頻串聯諧振裝置維護和保養請使用濕布和中性的清潔劑清潔儀器外殼，不要使用研磨劑和溶劑。
TCXZ-2電纜變頻串聯諧振裝置基本原理：
電纜變頻串聯諧振裝置試驗是利用電抗器的電感與被試品電容組成LC串聯回路，調節變頻電源輸出的電壓頻率，實現串聯諧振，裝置在被試品上獲得高電壓，是當前高電壓試驗的一種新方法，儀器深受專家好評，裝置在國內外已經得到廣泛的使用。
根據諧振原理，我們知道當電抗器L的感抗值Xl與回路中的容抗值Xc相等時，回路達到諧振狀態，此時回路中僅回路電阻R消耗有功功率，而無功功率則在電抗器與試品電容之間來回振蕩，從而在試品上產生高壓。
TCXZ-2電纜變頻串聯諧振裝置系統構成：
電纜變頻串聯諧振裝置試驗系統由調頻電源主機、電抗器、分壓器、激勵變壓器和補償電容器（可選器件）組成，接入被試品后組成一個諧振系統進行交流耐壓實驗。
主機：就是一臺幅值和頻率可調的正弦波交流調頻電源，給諧振回路提供激勵源，同時提供電壓顯示、電流顯示、計時、保護、報警等功能。
電抗器：就是一個大電感線圈，與被試品（相當于電容）構成串聯諧振回路，可配置電抗器多節電抗器，使用時通過不同的串聯、并聯組合、實現不同的電感量以適用不同的試驗條件。
分壓器：內部通過電容器分壓，從試品上高電壓分得低電壓供主機測量、控制使用。
勵磁變壓器：隔離主機電源與諧振回路電源，并升高主機的輸出電壓。
補償電容器：當試品電容量很小時，如果要實現系統諧振可能要求的電源頻率超出試驗標準的規定，可在試品上并聯一個補償電容，以實現試驗要求，稱此電容器為補償電容器。
TCXZ-2電纜變頻串聯諧振裝置主要技術性能：
1、電纜變頻串聯諧振裝置功率電源電壓：AC380V±10%、50Hz；
2、電纜變頻串聯諧振裝置電源：220V±10%、50Hz；
3、輸出容量：420kVA；
4、額定電壓：0～100kV；
5、輸出頻率范圍：30～300Hz；
6、輸出電壓波形：正弦波，波形畸變率＜0.5%；
7、頻率調節靈敏度：0.1Hz，不穩定度≤0.05%；
8、變頻串聯諧振裝置系統噪聲：≤60db；
9、變頻串聯諧振裝置測量精度：＜1級；
10、輸出電壓不穩定：＜0.5%；
11、變頻串聯諧振裝置保護響應時間：1us；
12、電感非線性度：≤0.05%；；
13、滿功率輸出下,連續工作時間為60min
14、環境溫度：-15℃～+50℃；
15、相對濕度：≤90%RH；
16、變海拔高度：≤2000米。

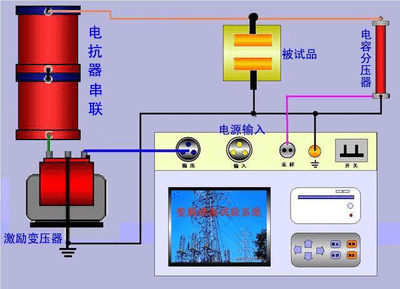

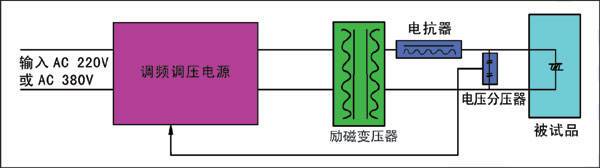

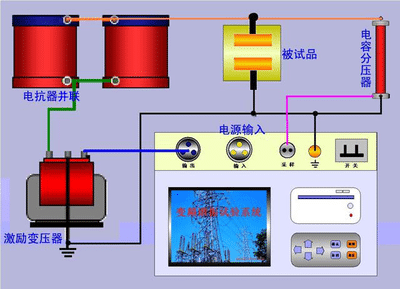

TCXZ-2電纜變頻串聯諧振裝置接線圖：
電纜變頻串聯諧振裝置出廠參數設置是生產廠家的出廠設置參術和校驗參數，不適當的設置和修改會影響設備性能和高壓試驗的安全性，變頻串聯諧振裝置未經廠家授權密碼，無法修改。
警告：正常試驗狀態下，按返回鍵即可中止試驗。中止或結束試驗后，應分離刀閘切斷電源。在升壓或加壓過程中，非緊急情況，不要按下急停鍵。
售后服務：
電纜變頻串聯諧振裝置自購買之日起1年內，屬電纜變頻串聯諧振裝置質量問題免費包修或包換。終身提供保修和技術服務。如發現電纜變頻串聯諧振裝置有不正常情況或故障請與本公司及時溝通，以便為您安排最便捷的處理方案。
服務熱線：400 990 5518 / 18951440318
