智能變壓器變比測試儀
TCBB-D智能變壓器變比測試儀概述：
智能變壓器變比測試儀在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及電力系統中變壓器運行過程中根據國家電力部的預防性試驗規程中，要求對運行的變壓器定期進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試結果只為一相變比的資料。
智能變壓器變比測試儀克服了傳統變比電橋測試的缺點。屏幕采用一次完成三相變比測試，測試速度快，準確度高。大大節省了現場測試時間，為客戶的試驗帶來了很高的效率。
TCBB-D智能變壓器變比測試儀性能特點：
1、智能變壓器變比測試儀測試量程寬，最高可達10000。
2、智能變壓器變比測試儀測試速度快，10秒鐘完成單相測試。
3、智能變壓器變比測試儀具有Z形聯接變壓器測試功能。
4、智能變壓器變比測試儀具有盲測變比、組別測試功能。
5、智能變壓器變比測試儀具有不掉電時鐘和日期顯示，數據存儲功能（可存儲50組測試數據）。
6、智能變壓器變比測試儀的高、低壓反接的保護功能。
7、智能變壓器變比測試儀具有變壓器短路、匝間短路保護功能。
8、智能變壓器變比測試儀具備熱敏打印機輸出功能，快速、無聲。
9、智能變壓器變比測試儀具有體積小、重量輕。
TCBB-D智能變壓器變比測試儀技術指標：
序號 | 項目 | 技術參數 |
1 | 量程 | 0.9～10000 |
2
|
精確度 | 0.1%字（500以下） |
0.2%2字（500～2000） |
0.3%字（2000～4000） |
0.5%字（4000以上） |
3 | 分辨率 | 最小0.0001 |
4 | 輸出電壓 | 160V、10V 自動換檔 |
5 | 工作電源 | AC220V 50HZ |
6 | 使用溫度 | –20℃～ 40℃ |
7 | 相對濕度 | ≤85％，不結露 |
8 | 儀器重量 | 5.5kg |
9 | 外形尺寸 | 323mm*275mm*135mm |
TCBB-D智能變壓器變比測試儀系統描述：

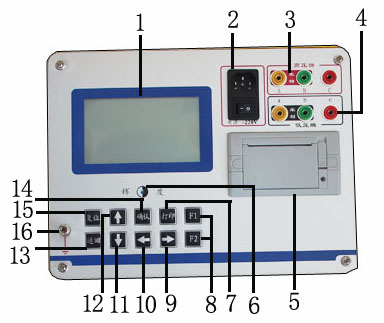

圖1
1、顯示屏：240×128點陣液晶，帶LED背光，顯示操作菜單和測試結果。
2、電源插座：整機電源AC220/50Hz輸入端口帶開關、保險。
3、高壓端:高壓端A、B、C分別通過黃、綠、紅測試線與變壓器的高壓A、B、C接線端相接。
4、低壓端:低壓端a、b、c分別通過黃、綠、紅測試線與變壓器的低壓a、b、c接線端相接。
5、打印機：可打印測試結果
6、輝度:調節顯示器的對比度。
7、打印鍵：按此鍵可以實時打印測試數據和存儲數據。
8、功能鍵:在顯示器的右方有F1、F2兩個功能鍵，在智能變壓器變比測試儀操作過程中按界面提示表示不同的功能。
9、〝?”:向右移動光標，在智能變壓器變比測試儀的使用過程中根據提示操作。
10“?”:向左移動光標，在智能變壓器變比測試儀的使用過程中根據提示操作。
11“▼”:向下移動光標，在智能變壓器變比測試儀的使用過程中根據提示操作。
12“▲”:向上移動光標，在智能變壓器變比測試儀的使用過程中根據提示操作。
13、返回鍵:按此鍵返回初始界面。
14、確認鍵:按確認鍵開始對變壓器進行測試。
15、復位鍵:按此鍵整機復位回到初始狀態。
16、〝〒〞:智能變壓器變比測試儀保護接地柱。
TCBB-D智能變壓器變比測試儀安全措施：
1、智能變壓器變比測試儀使用前一定要認真閱讀本操作說明書。
2、智能變壓器變比測試儀戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃使用。
3、智能變壓器變比測試儀應避免劇烈振動。
4、智能變壓器變比測試儀的維修、護理和調整應由專業人員進行。
5、測試線夾的黃、綠、紅分別對應變壓器的A、B、C不要接錯。
6、智能變壓器變比測試儀的高、低壓電纜不要接反。
7、測單相變壓器時只使用黃色和綠色線夾，不要用錯，不用的測試夾要懸空。
